Bodenstabilisierung
Industriehallen
Kiessäulen »System TERRA-MIX«
Durchführung: Dezember 2015 bis März 2016 und Dezember 2016 bis Juni 2017

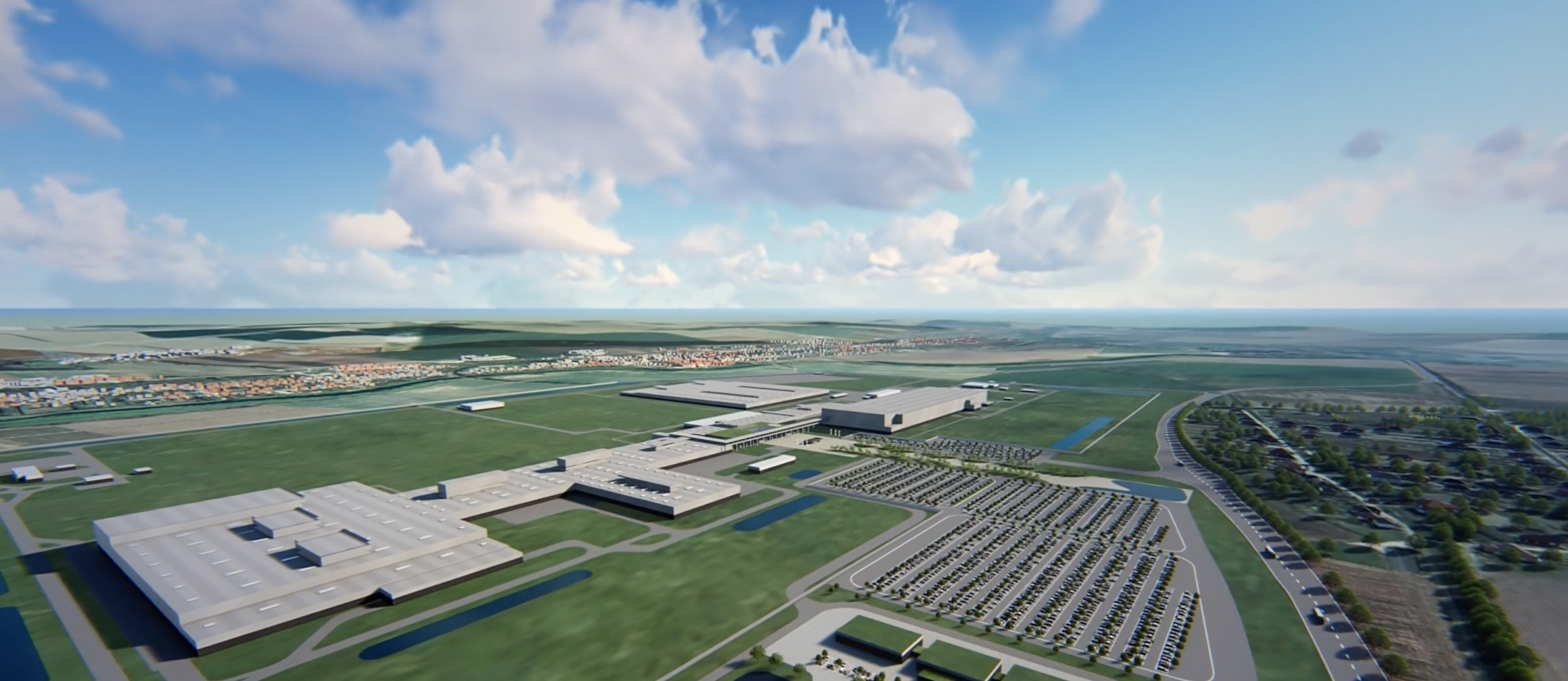

Bauvorhaben: Neubau eines Automobilwerkes
Generalunternehmer: Strabag
Fläche Impulsverdichtung: 247.605 m²
Aufgabenstellung
Um bei dem Neubau eines Automobilwerkes eine optimale Bodenverbesserung zu erlangen wurden verschiedene Systeme getestet. Letztendlich wurde die Gesamtfläche aus Zeitgründen auf mehrere Unternehmen aufgeteilt, wobei den Kiessäulen „System TERRA-MIX“TMaufgrund der hervorragenden Testergebnisse eine höhere Priorität eingeräumt wurde. Eine besondere Herausforderung war die Ausführung in den Wintermonaten bei extremen Minustemperaturen. Dies konnte durch einen speziell entwickelten Eisbrecher gemeistert werden.
Lösung
Nach Entfernen der Deckschicht wurde ein ebenes Arbeitsplanum hergestellt. Es wurden Bohrlöcher mit einem Druchmesser von 60 cm vorgebohrt und mittels eines speziell dafür hergestellten Trichters aufgefüllt. Als Verfüllmaterial wurde ein Kies in der Körnung von 0/110 mm verwendet. Dieses Material war leicht in großen Mengen verfügbar. Die anschließende IMPULSVERDICHTUNG erfolgte mit dem Verdichterfuß DN1500 in mehreren Übergängen, wobei die dadurch entstehenden Verdichtungskrater wiederrum mit dem selben Material verfüllt wurden. Hierbei kam es im Endzustand zu einer Säulenerweiterung von 60 cm auf 150 cm im Bereich unter der Bodenplatte.
Ergebnis
Es wurden insgesamt 38544 Kiessäulen ausgeführt. Aufgrund zahlreicher Drucksondierungen konnte die erfolgreiche Ausführung der Gründungsarbeiten bestätigt werden.
System Bodenstabilisierung
Um Böden zu verfestigen und vorzubereiten, sind bei herkömmlichen Methoden der Bodenstabilisierung aufwändige und kostenintensive Arbeitsschritte notwendig: Die obersten Bodenschichten werden abgetragen, zur Deponie transportiert und schließlich durch Schotter oder Kies ersetzt, um einen tragfähigen Unterbau zu erhalten. Im Gegensatz dazu lassen sich bei der BODENSTABILISIERUNG System TERRA-MIX mit Ersatztragschicht Zeit, Aufwand sowie Kosten maßgeblich reduzieren.
